ГОСТ 5533-2013 на узорчатое стекло
ГОСТ 5533-2013 «Стекло узорчатое» — действующий межгосударственный стандарт, который задаёт для узорчатого стекла классы, толщины от 3 до 19 мм с допусками, отклонения размеров, светопропускание и допустимые пороки. «Дисконт-Стекло» разбирает ГОСТ 5533-2013 по пунктам, важным покупателю узорчатого стекла, — с цифрами из текста стандарта.
Область применения ГОСТ 5533-2013
ГОСТ 5533-2013 распространяется на узорчатое стекло для остекления светопрозрачных конструкций, мебели и интерьеров, а также для изготовления из него закалённых и многослойных стёкол и стеклопакетов. В сноске ГОСТ 5533-2013 рекомендует применять в наружном остеклении закалённое стекло по ГОСТ 30698, изготовленное из узорчатого.
Классификация узорчатого стекла
ГОСТ 5533-2013 делит узорчатое стекло по двум признакам. По цвету узорчатое стекло бывает бесцветным и окрашенным в массе. По категории размеров — стекло твёрдых размеров (ТР), размеры которого заданы спецификацией потребителя, и стекло свободных размеров (СВР), размеры которого устанавливает изготовитель (термины — по ГОСТ 32539-2013).
Таблица 1 ГОСТ 5533-2013: отклонения по толщине
Номинальная толщина узорчатого стекла по ГОСТ 5533-2013 — 3, 4, 5, 6, 8, 10, 12, 14, 15 и 19 мм; предельное отклонение растёт с толщиной — от ±0,5 до ±2,0 мм.
| Толщина, мм | Предельное отклонение, мм |
|---|---|
| 3, 4, 5, 6 | ±0,5 |
| 8 | ±0,8 |
| 10 | ±1,0 |
| 12, 14, 15 | ±1,5 |
| 19 | ±2,0 |
Допуски узорчатого стекла по длине и ширине
Отклонение длины и ширины узорчатого стекла по ГОСТ 5533-2013 зависит от категории размеров. Для стекла свободных размеров (СВР) толщиной 3–6 мм допуск — ±3 мм, разность диагоналей — до 6 мм. Для стекла твёрдых размеров (ТР) той же толщины допуск строже: ±1 мм при длине кромки до 1500 мм и ±2 мм — свыше 1500 мм.
Условное обозначение узорчатого стекла
Условное обозначение узорчатого стекла по ГОСТ 5533-2013 складывается из буквы «У», категории размеров, толщины, длины и ширины и номера стандарта; для окрашенного стекла в обозначение добавляют сведения о цвете. Пример из текста ГОСТ: У – ТР – 6×1200×800 ГОСТ 5533-2013 — узорчатое стекло твёрдых размеров толщиной 6 мм, длиной 1200 и шириной 800 мм.

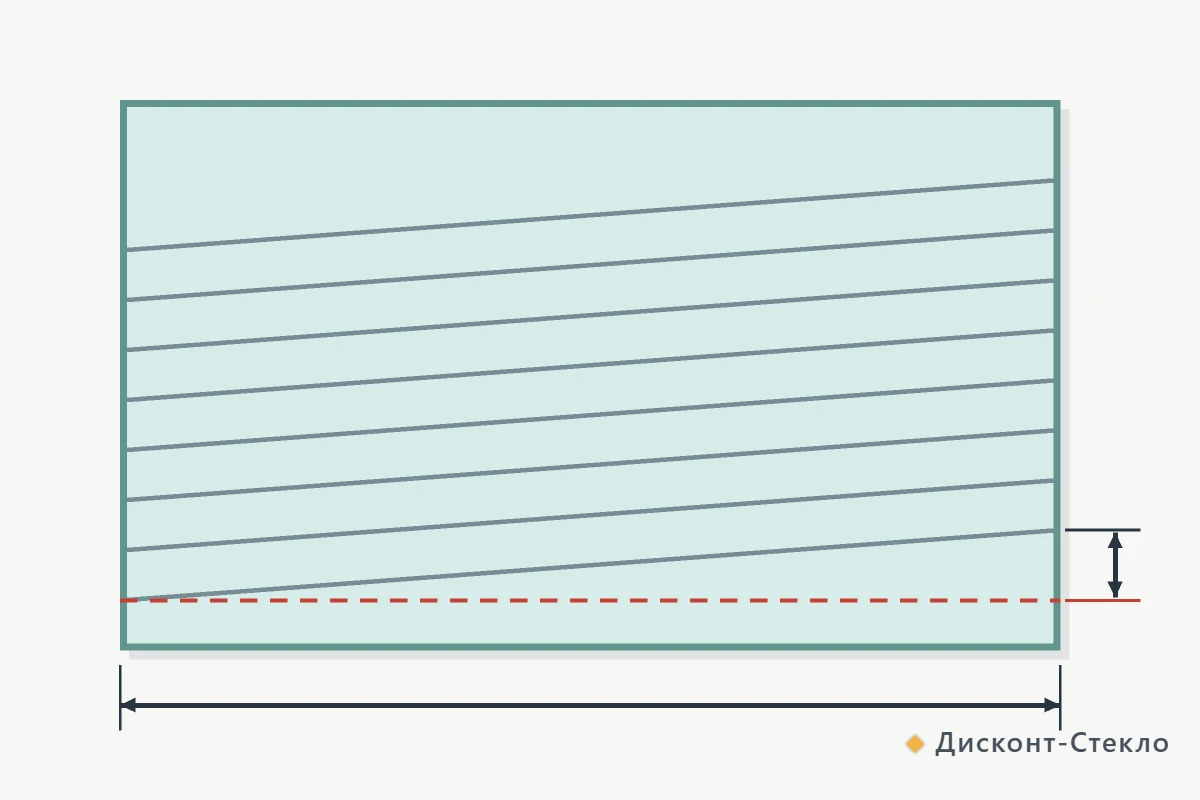

Смещение узора по ГОСТ 5533-2013
Рисунок узорчатого стекла ГОСТ 5533-2013 не фиксирует: вид узора устанавливают в договоре поставки. Для геометрии рисунка ГОСТ 5533-2013 ставит предел — смещение узора узорчатого стекла допускается не более 12 мм на 1 м.
Пороки узорчатого стекла
Пороки узорчатого стекла ГОСТ 5533-2013 ограничивает особенно строго для стекла твёрдых размеров: у ТР расстояние между пороками — не менее 500 мм, сколы кромки не допускаются, а обработка кромки возможна по согласованию изготовителя и потребителя. Остаточные напряжения в бесцветном узорчатом стекле — не более 70 нм/см.
Светопропускание узорчатого стекла по ГОСТ
Светопропускание бесцветного узорчатого стекла ГОСТ 5533-2013 задаёт через коэффициент направленного пропускания света, который измеряют на отшлифованных и отполированных образцах без рельефа, то есть характеризует саму стекломассу. Для окрашенного узорчатого стекла показатель устанавливают по договору.
| Толщина, мм | Направленное пропускание, не менее |
|---|---|
| 4 | 0,82 |
| 5 | 0,81 |
| 6 | 0,80 |
Таблица 5 ГОСТ 5533-2013, бесцветное стекло, отполированные образцы.
Прогиб и водостойкость узорчатого стекла
Расчётный прогиб узорчатого стекла в конструкции по ГОСТ 5533-2013 — не более 1/250 длины короткой стороны. Водостойкость узорчатого стекла — не ниже класса 4/98, а гарантийный срок хранения — не менее 1 года.
Плотность и теплопередача узорчатого стекла
Справочное приложение А ГОСТ 5533-2013 приводит плотность узорчатого стекла 2500 кг/м³ — лист 4 мм весит около 10 кг на квадратный метр — и справочный коэффициент теплопередачи 5,8 Вт/(м²·К).
Частые вопросы о ГОСТ на узорчатое стекло
Какой ГОСТ на узорчатое стекло?
На узорчатое стекло действует ГОСТ 5533-2013 «Стекло узорчатое. Технические условия».
Какие пороки допускает ГОСТ 5533-2013?
Для узорчатого стекла твёрдых размеров ГОСТ 5533-2013 требует расстояние между пороками не менее 500 мм и не допускает сколов кромки; остаточные напряжения в бесцветном узорчатом стекле — не более 70 нм/см.
Какое светопропускание у узорчатого стекла по ГОСТ?
Для бесцветного узорчатого стекла 4 мм ГОСТ 5533-2013 требует коэффициент направленного пропускания не ниже 0,82 на отполированных образцах; 5 мм — 0,81, 6 мм — 0,80.
Что означает обозначение У-ТР-6×1200×800?
Это узорчатое стекло (У) твёрдых размеров (ТР) толщиной 6 мм, размером 1200×800 мм по ГОСТ 5533-2013.
