Толщина стекла триплекс
Толщина стекла триплекс складывается из двух стёкол и плёнки между ними: формула 4+4 даёт около 8,4 мм при массе около 20 кг/м², а деталь такой толщины «Дисконт-Стекло» изготавливает от 3460 ₽/м² плюс шлифовка кромки. Ряд толщин стекла триплекс начинается с 6,4 мм у формулы 3+3 и заканчивается 20,4 мм у 10+10, наибольшее полотно — 3000×2100 мм. Толщину задают по месту установки: 8,4 мм в дверное полотно и офисную перегородку, 12,4 мм в витрину и высокую перегородку, 16,4 и 20,4 мм — под ноги и над головой, с закалкой. Целыми листами стекло триплекс со склада не отпускаем. Доставляем по Москве, Московской области и ближайшим регионам.
Из чего складывается толщина стекла триплекс

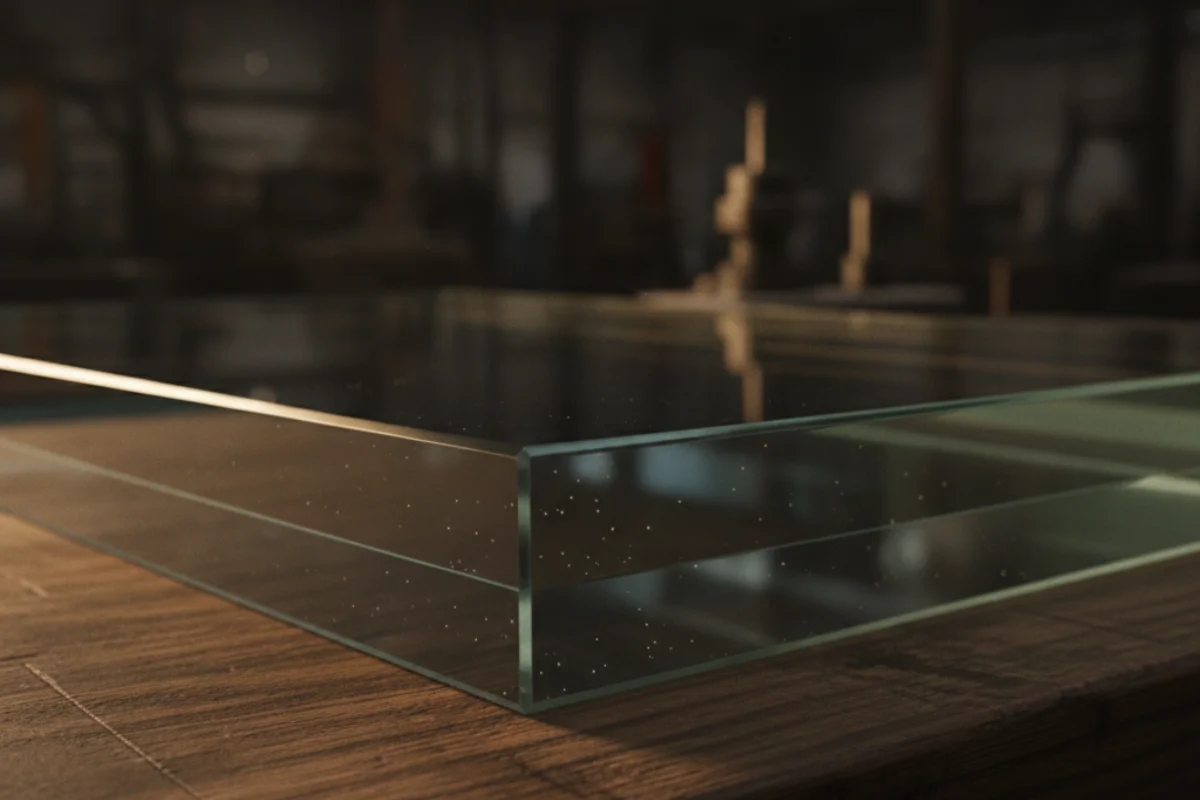

Толщина стекла триплекс — это сумма двух стёкол и склеивающего слоя, а не толщина одного листа. В детали 4+4 работают два стекла по 4 мм и слой плёнки EVA 0,38 мм, поэтому готовое стекло триплекс выходит около 8,4 мм. Состав слоёв и номинальное значение толщины ГОСТ 30826-2014 требует вносить в договор, а торговая запись 4.4.1 читается ровно так же: стекло, стекло и один слой плёнки между ними. В заявке толщину стекла триплекс удобнее задавать формулой — по ней цех сразу видит, из каких стёкол набирать деталь.
| Слой детали 4+4 | Вклад в толщину |
|---|---|
| Стекло снаружи | 4 мм |
| Плёнка EVA | 0,38 мм |
| Стекло изнутри | 4 мм |
| Стекло триплекс целиком | ≈8,4 мм |
Тем же способом считают любую другую формулу стекла триплекс.
Толщина стекла триплекс 4+4 — около 8,4 мм
Толщина стекла триплекс 4+4 — около 8,4 мм при массе около 20 кг на квадратный метр; изготовление такой детали стоит от 3460 ₽/м² плюс шлифовка кромки, а с закалкой — от 4500 ₽/м². Стекло триплекс этой толщины «Дисконт-Стекло» выкраивает из листа и обрабатывает торец по всему периметру. Толщину 8,4 мм закладывают в дверные полотна, офисные перегородки, витрины торгового зала и мебельные фасады: полотно не нагружено, а плёнка удерживает осколки. Паз, профиль и уплотнитель под такое стекло триплекс подбирают именно на 8,4 мм, а не на ровные восемь. Готовые полотна — на странице двери из стекла триплекс.
Толщина стекла триплекс 6+6 — около 12,4 мм
Толщина стекла триплекс 6+6 — около 12,4 мм, масса около 30 кг на квадратный метр, изготовление от 5190 ₽/м² плюс шлифовка кромки, с закалкой — от 6440 ₽/м². Деталь такой толщины «Дисконт-Стекло» набирает из двух стёкол одного формата: из готового листа стекло триплекс 6+6 не режут. Толщину 12,4 мм выбирают, когда полотно крупное и от него требуется жёсткость, — витрина, перегородка во всю высоту этажа, ограждение. Наибольшее полотно стекла триплекс 6+6 — 3000×2100 мм; с закалкой предел ниже, 3000×2000 мм.
Толщина стекла триплекс 8+8 — около 16,4 мм
Толщина стекла триплекс 8+8 — около 16,4 мм при массе около 40 кг на квадратный метр: деталь 1,5×0,8 м весит примерно 48 кг. Изготовление стоит от 6900 ₽/м², с закалкой — от 8940 ₽/м². Стекло триплекс такой толщины «Дисконт-Стекло» набирает из двух стёкол одного формата и для нагруженных мест советует закалку: на полу, в ступенях и в козырьке работает закалённый триплекс, о нём — страница стеклянные полы. Отверстия в детали 16,4 мм размечают до закалки и до склейки — готовое стекло триплекс не сверлят. Расчёт конструкции и монтаж «Дисконт-Стекло» не ведёт: изготавливает полотно и отгружает.
Тонкие формулы стекла триплекс: 3+3 и 5+5
Самая тонкая деталь стекла триплекс — формула 3+3: около 6,4 мм, 15 кг на квадратный метр, изготовление от 2600 ₽/м² плюс шлифовка кромки. Следующая по ряду, стекло триплекс 5+5, даёт около 10,4 мм при 25 кг/м² и стоит от 4330 ₽/м². Толщину 6,4 мм ставят во вставки мебели, полки и лёгкие дверные заполнения, 10,4 мм — в витрины и перегородки средней высоты. Закалённого стекла триплекс 3+3 «Дисконт-Стекло» не выпускает: стекло 3 мм закалке не подлежит, поэтому закалка начинается с формулы 4+4.
Стекло триплекс из стёкол разной толщины: 6+8
Стекло триплекс бывает и несимметричным: «Дисконт-Стекло» набирает деталь 6+8 из двух стёкол одного формата, но разной толщины. Готовая толщина стекла триплекс 6+8 — около 14,4 мм при массе 35 кг на квадратный метр, с закалкой такая деталь стоит от 7690 ₽/м². Несимметричную формулу берут, когда одну плоскость полотна надо усилить: наружное стекло делают толще внутреннего. Считают несимметричное стекло триплекс тем же способом — два стекла плюс плёнка.
Вес стекла триплекс: 2,5 кг на миллиметр стекла
Вес стекла триплекс определяет стекло: каждый миллиметр суммарной толщины стёкол даёт 2,5 кг на квадратный метр, вклад плёнки — доли килограмма. Отсюда масса метра: у 3+3 около 15 кг, у 4+4 — 20 кг, у 6+6 — 30 кг, у 10+10 — 50 кг. На практике считают сразу деталь: полотно стекла триплекс 6+6 размером 1,5×0,8 м — это примерно 36 кг. Массу смотрят дважды: при подборе петель и зажимов и при планировании выгрузки — п. 11.4 ГОСТ 30826-2014 требует переносить многослойное стекло вертикально, беречь торцы и углы и не опирать деталь на камень или металл.
| Формула | Масса 1 м² | Деталь 1,5×0,8 м |
|---|---|---|
| 3+3 | ≈15 кг | ≈18 кг |
| 4+4 | ≈20 кг | ≈24 кг |
| 5+5 | ≈25 кг | ≈30 кг |
| 6+6 | ≈30 кг | ≈36 кг |
| 8+8 | ≈40 кг | ≈48 кг |
| 10+10 | ≈50 кг | ≈60 кг |
Масса посчитана по стеклу, плёнка EVA в расчёт не берётся.
Толщина стекла триплекс под перегородку, витрину, козырёк и пол
Толщину стекла триплекс подбирают по тому, что удерживает полотно и что находится рядом с ним. Вставки мебели и полки закрывает 6,4 мм, дверное полотно и офисную перегородку — 8,4 мм, витрину и высокую перегородку — 10,4 и 12,4 мм, пол, ступень и козырёк — 16,4 и 20,4 мм с закалкой. «Дисконт-Стекло» изготавливает стекло триплекс любой из этих толщин по чертежу, но нагрузку и пролёт считает проектировщик, а монтаж ведёт ваш подрядчик. Класс защиты по ГОСТ 30826-2014 присваивают по результату испытания конкретной формулы, поэтому сама по себе толщина стекла триплекс класса не даёт.
| Формула | Готовая толщина | Масса 1 м² | Куда ставят | Изготовление |
|---|---|---|---|---|
| 3+3 | ≈6,4 мм | ≈15 кг | вставки мебели, полки | от 2600 ₽/м² |
| 4+4 | ≈8,4 мм | ≈20 кг | дверное полотно, офисная перегородка | от 3460 ₽/м² |
| 5+5 | ≈10,4 мм | ≈25 кг | витрина, перегородка средней высоты | от 4330 ₽/м² |
| 6+6 | ≈12,4 мм | ≈30 кг | перегородка во всю высоту, ограждение | от 5190 ₽/м² |
| 8+8 | ≈16,4 мм | ≈40 кг | пол, ступень, козырёк | от 6900 ₽/м² |
| 10+10 | ≈20,4 мм | ≈50 кг | пол под нагрузкой | от 8630 ₽/м² |
Цена «от» за квадратный метр готовой детали; торец обрабатывается всегда и считается по периметру отдельно. Под нагруженные места берут закалённое исполнение — от 4500 ₽/м² за 4+4.
Допуск толщины стекла триплекс по ГОСТ 30826-2014
Допуск толщины стекла триплекс задан таблицей 3 ГОСТ 30826-2014: у многослойного стекла тоньше 25 мм отклонение не выходит за ±0,6 мм, в диапазоне 25–40 мм — за +1,5/−1,0 мм. Все ходовые формулы стекла триплекс, от 3+3 до 10+10, попадают в первую строку, поэтому реальная деталь 8+8 может оказаться и 15,8, и 17,0 мм. Измеряют толщину по ГОСТ 32557, а номинальное значение закрепляют в договоре. Из-за допуска паз, штапик или профиль под стекло триплекс подбирают с запасом, а не впритык; разбор стандарта — на странице ГОСТ 30826-2014.
Предельная толщина и размер стекла триплекс
Самая толстая деталь стекла триплекс у «Дисконт-Стекло» — около 20,4 мм, это формула 10+10; самое крупное полотно — 3000×2100 мм, а с закалкой 3000×2000 мм при отношении сторон до 1:5. Закалка стекла триплекс начинается с формулы 4+4, деталь 3+3 мы только режем. Целыми листами стекло триплекс со склада не отпускаем: лист 3210×2250 мм идёт в раскрой как сырьё. Заливной триплекс на жидком полимере и гнутое (моллированное) стекло триплекс «Дисконт-Стекло» не выпускает, чужое стекло в переработку не берёт и монтажом не занимается. Плёнка у нас одна — EVA; прозрачную, матовую, тонированную или цветную подбирает менеджер под вашу задачу.
Вопросы покупателей: толщина стекла триплекс
Сколько миллиметров в стекле триплекс 4+4?
Около 8,4 мм: 4 мм стекла, 0,38 мм плёнки EVA и ещё 4 мм стекла. По таблице 3 ГОСТ 30826-2014 многослойное стекло тоньше 25 мм может отклоняться от номинала на ±0,6 мм.
Какая масса у стекла триплекс 8+8?
Около 40 кг на квадратный метр — по 2,5 кг на каждый миллиметр стекла в детали. Полотно 1,5×0,8 м такой формулы весит примерно 48 кг.
Какую толщину стекла триплекс взять в перегородку?
В офисную перегородку обычно идёт формула 4+4 — это 8,4 мм и от 3460 ₽/м². Для перегородки во всю высоту этажа берут 6+6 — 12,4 мм, от 5190 ₽/м². Нагрузку и пролёт считает проектировщик.
Какая самая большая толщина стекла триплекс у вас?
Около 20,4 мм — это формула 10+10. Наибольшее полотно — 3000×2100 мм, с закалкой — 3000×2000 мм.
Закаляете ли вы стекло триплекс 3+3?
Нет: стекло 3 мм закалке не подлежит, поэтому закалку мы начинаем с формулы 4+4, а деталь 3+3 только режем в размер.
Бывает ли стекло триплекс с разными стёклами?
Да: деталь 6+8 даёт около 14,4 мм и 35 кг на квадратный метр, с закалкой — от 7690 ₽/м².
