Низкоэмиссионное стекло Low-E

Чем низкоэмиссионное стекло отличается от обычного

Низкоэмиссионное стекло отличается от обычного тонким покрытием, которое возвращает тепловое излучение обратно в комнату вместо того, чтобы выпускать его наружу. Численно разница выражается коэффициентом эмиссии: у неокрашенного флоат-листа без покрытия он равен 0,89, у листа с твёрдым покрытием — не выше 0,18, у листа с мягким — не выше 0,06. Разница в разы, и именно она даёт низкоэмиссионному стеклу его название.

Глазом низкоэмиссионное стекло от обычного почти не отличить: слой покрытия прозрачный и тоньше микрона, а оттенок у современных серий делают нейтральным. При этом низкоэмиссионное стекло закрывает только один канал теплопотерь — излучение, поэтому оно не отменяет ни тёплый профиль, ни аккуратный монтаж, а работает вместе с ними.

Магнетронное и пиролитическое покрытие: два стандарта

У низкоэмиссионного стекла два типа покрытия, и на каждый есть отдельный стандарт. Мягкое покрытие напыляют магнетроном в вакуумной камере поверх готового листа — его и описывает стандарт «Стекло с низкоэмиссионным мягким покрытием» — ГОСТ 31364-2014. Твёрдое покрытие рождается пиролизом на горячей ленте прямо во время выпуска флоат-стекла, а ему посвящён стандарт «Стекло с низкоэмиссионным твердым покрытием» — ГОСТ 30733-2014. Оба стандарта оговаривают, что на чужой тип покрытия они не распространяются. Есть и третий случай — мягкое покрытие, которое вдобавок отсекает солнце: такой лист называют мультифункциональное стекло, и у него свой стандарт.

Дальше у низкоэмиссионного стекла расходится всё. Мягкое покрытие выигрывает по эмиссии и немного по свету, но кромку у него приходится зачищать, срок хранения меряется месяцами, а лист годится только в стеклопакет или в многослойное стекло. Твёрдое покрытие проигрывает по эмиссии втрое, зато хранится пять лет, зачистки не требует и допускается даже одинарным листом.

Как отличить стекло с покрытием

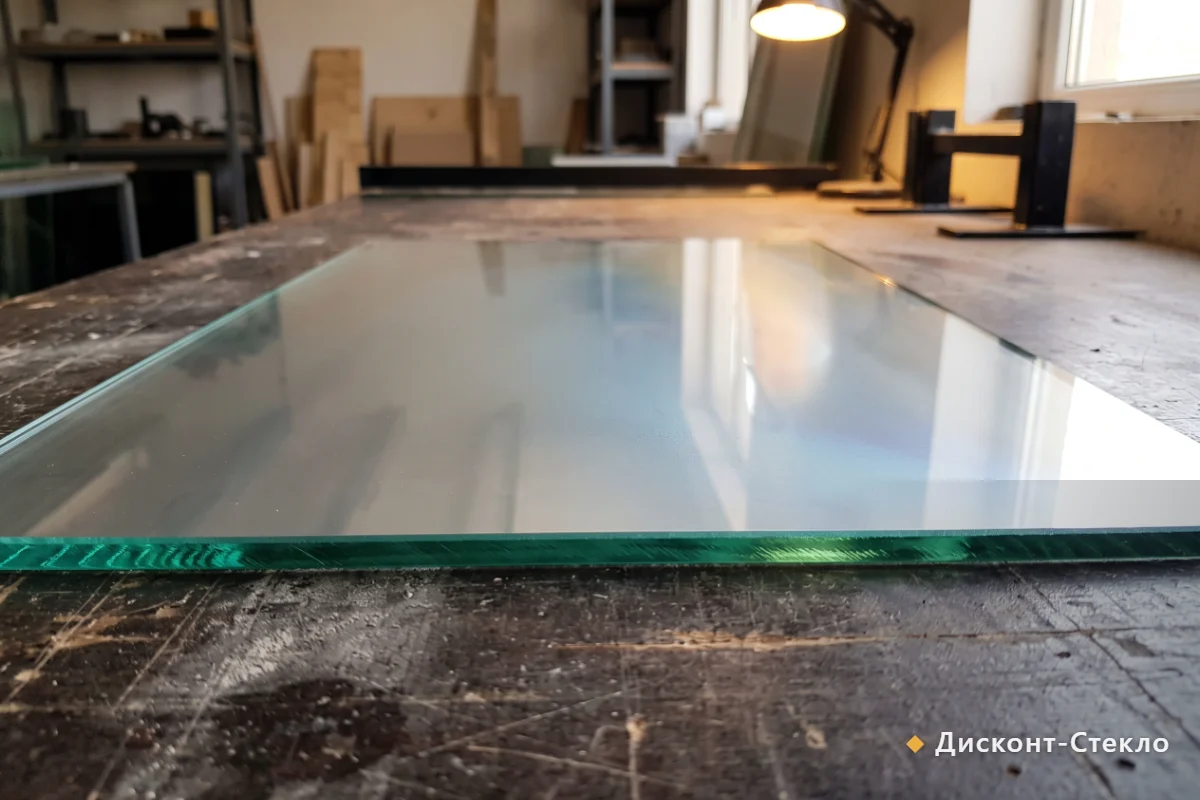

Отличить низкоэмиссионное стекло от обычного проще всего по отражению. Поставьте два листа рядом под одной лампой: в стекле с покрытием отражение получит холодный, чуть окрашенный оттенок, в обычном останется нейтральным. На торце разницы нет — покрытие слишком тонкое, чтобы его увидеть. Сторону покрытия у низкоэмиссионного стекла ловят карандашом: подносят кончик к поверхности и смотрят на отражение — сомкнулось с кончиком без зазора, покрытие на этой стороне, видна щель — на обратной.

Наверняка тип низкоэмиссионного покрытия показывает приборный тестер — им пользуются в цехах перед сборкой. В уже собранном окне низкоэмиссионное стекло выдаёт себя иначе: среди отражений огонька одно оказывается другого цвета. Этот приём и другие способы проверки собраны в материале как отличить закалённое и энергосберегающее стекло.

Сколько света пропускает низкоэмиссионное стекло

Низкоэмиссионное стекло толщиной 4 мм пропускает не менее 86 % света с мягким покрытием и не менее 84 % с твёрдым — потеря от покрытия измеряется единицами процентов. Значения нормируют оба стандарта и задают их по толщинам: для мягкого покрытия минимум держится на 0,86 при 3 и 4 мм и спускается до 0,81 при 10 мм, для твёрдого начинается с 0,85 при 3 мм и доходит до 0,63 при 25 мм. При равной толщине низкоэмиссионное стекло с мягким покрытием пропускает света чуть больше К-стекла.

Какие толщины бывают у низкоэмиссионного стекла

Низкоэмиссионное стекло чаще всего берут толщиной 4 и 6 мм — это стандартные размеры оконного листа, и на них приходится основная часть заказов. Полный ряд прописан для твёрдого покрытия: ГОСТ 30733-2014 перечисляет 3; 4; 5; 6; 8; 10; 12; 15; 19 и 25 мм. Мягкое покрытие ГОСТ 31364-2014 описывает по светопропусканию только в диапазоне 3—10 мм, а основой листа разрешает быть бесцветному стеклу, стеклу, окрашенному в массе, закалённому и многослойному, и даже листу, на который уже нанесено твёрдое покрытие.

Весь ряд толщин низкоэмиссионного стекла складом мы не держим: какая толщина и какой формат есть в наличии, подтверждает менеджер на конкретную заявку. Толщины обычного листа без покрытия собраны на странице оконное стекло.

По какой стороне режут низкоэмиссионное стекло

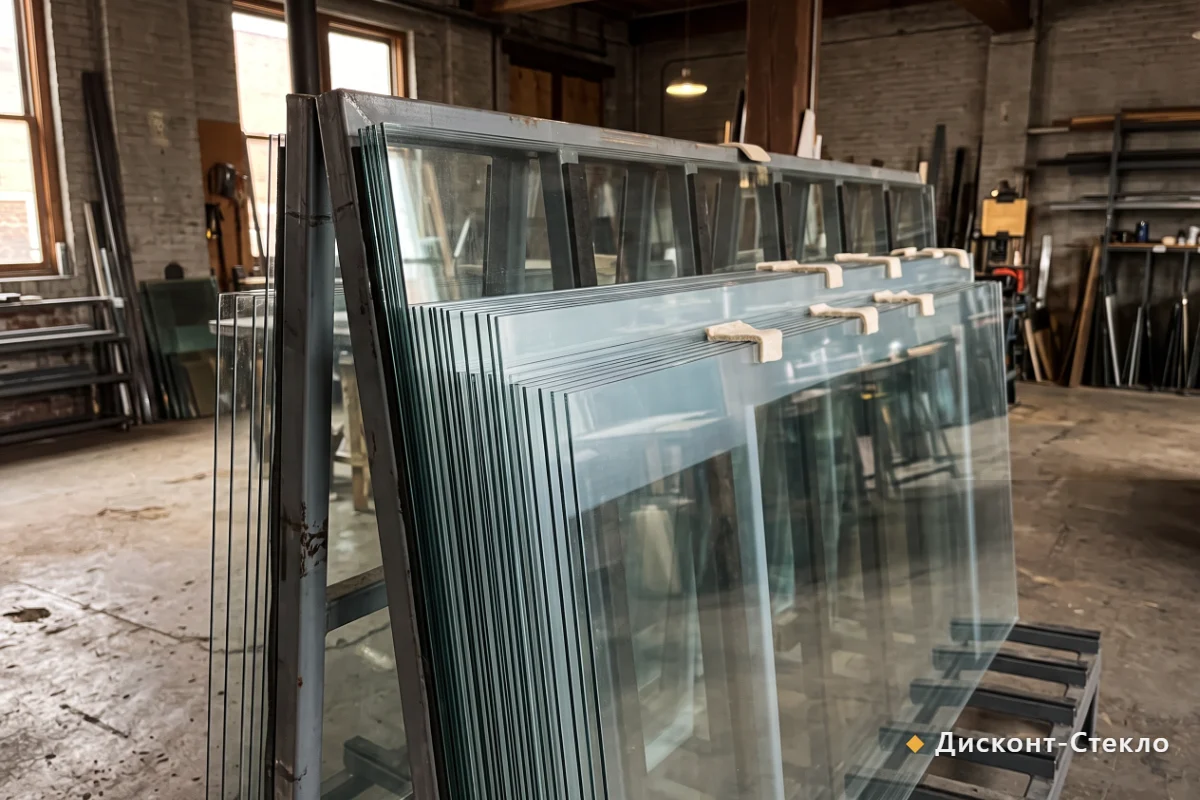

Рез по низкоэмиссионному стеклу ведут со стороны покрытия — так предписывают оба стандарта: п. 11.6 ГОСТ 30733-2014 для твёрдого покрытия и п. 11.8 ГОСТ 31364-2014 для мягкого. Присосками лист берут, наоборот, за чистую сторону, работают в матерчатых перчатках, а между листами обязательно кладут прокладки. Всё остальное низкоэмиссионному покрытию вредит: удары о твёрдые предметы без прокладок, протирка жёсткой тканью, длительная влага и резкие перепады температуры.

Правила эти адресованы переработчику — тому, кто собирает из низкоэмиссионного стекла стеклопакет или многослойное стекло. Переработчик этот — мы сами, но только внутри своего производства: низкоэмиссионное стекло режем в собственный энергосберегающий стеклопакет, а заказчику лист уходит со склада целым, и порядок продажи описан ниже. Окна мы не собираем и не монтируем.

Как продаём низкоэмиссионное стекло листом

Низкоэмиссионное стекло продаётся заказчику целым листом стандартного формата — со склада, без захода в цех. Единственное, что со складским низкоэмиссионным стеклом делают, — технический рез: полотно разбивают на части, чтобы оно поместилось в кузов и доехало целым. Ни кромку, ни полосу зачистки, ни отверстия, ни закалку на низкоэмиссионном стекле «Дисконт-Стекло» отдельной услугой по листу не делает.

Низкоэмиссионное стекло мы режем исключительно под собственный стеклопакет — и логике самого материала это не противоречит: ГОСТ 31364-2014 отводит мягкому покрытию сутки от реза до сборки в стеклопакет, поэтому раскраивают низкоэмиссионное стекло там же, где его собирают. В энергосберегающих стеклопакетах «Дисконт-Стекло» низкоэмиссионное стекло раскраивает, зачищает по кромке и ставит в камеру как прежде. Отдельного раскроя листа под размеры заказчика у нас пока нет — как только он появится, мы сообщим об этом на этой странице. Для заявки на лист достаточно назвать тип покрытия, толщину и число листов.

Почему у мягкого покрытия снимают кромку

У низкоэмиссионного стекла с мягким покрытием по периметру снимают полосу шириной 8—10 мм — этого требует п. 11.1 ГОСТ 31364-2014, где лист прямо назван предназначенным для стеклопакета покрытием внутрь. Причина в химии: мягкое покрытие содержит серебро, рядом с герметиком оно со временем корродирует, и очищенная кромка даёт герметику схватиться с чистым стеклом. Исключение стандарт оставляет одно — кромку разрешено не зачищать, если так указал производитель стекла.

Низкоэмиссионному стеклу с твёрдым покрытием зачистка не нужна вовсе: в ГОСТ 30733-2014 такого требования нет. Пиролитический слой у К-стекла сплавлен со стеклом, и стандарт называет его влагостойким, кислотостойким, стойким к нейтральному соляному туману и к истиранию, так что контакт с герметиком ему безразличен. Снимает кромку у низкоэмиссионного стекла сборщик стеклопакета — в своих стеклопакетах это делает «Дисконт-Стекло», тогда как по листу заказчика отдельной услугой зачистку мы не оказываем: лист уходит со склада необработанным.

Хранение и сроки обработки

Хранят низкоэмиссионное стекло с мягким покрытием не дольше трёх месяцев после поставки и не дольше шести месяцев со дня изготовления — так установлено п. 10.1 ГОСТ 31364-2014. Условия жёсткие: сухое закрытое отапливаемое помещение, температура от плюс 10 °С, влажность до 65 %, тара с ненарушенной упаковкой. Вскрыли пачку, то есть сняли защитную ленту по периметру, — низкоэмиссионное стекло нужно пустить в работу за неделю. Гарантийный срок хранения мягкого покрытия стандарт задаёт от трёх месяцев со дня отгрузки.

Отдельный лимит у мягкого низкоэмиссионного стекла — сутки: столько покрытие держит заданную эмиссию после резки при влажности до 65 % и температуре около 20 °С, и за это же время разрезанный лист положено собрать в стеклопакет. Есть и требование к воздуху цеха: коррозионно-активных веществ с хлором, фтором и серой в нём быть не должно. Внутри пачки листы низкоэмиссионного стекла складывают так, чтобы покрытие смотрело внутрь стопы — так поверхность защищена соседним листом.

К-стекло с твёрдым покрытием: пять лет хранения

К-стекло хранится пять лет со дня изготовления — такой гарантийный срок даёт п. 12.2 ГОСТ 30733-2014 против трёх месяцев у мягкого покрытия. Отсюда и вся практика: К-стекло не требует ни особых условий склада, ни зачистки кромки, ни гонки со сроками после резки, поэтому с ним спокойно работают небольшие цеха. Область применения у К-стекла тоже шире — стандарт распространяет его и на светопрозрачные конструкции зданий, и на приборы, бытовые и промышленные, и на средства транспорта, и на прочие технические средства.

Практический вывод простой: одинарным листом в проёме ставят именно К-стекло — например, в дверь промышленной холодильной камеры или в холодильную витрину, где обычное стекло промерзает и запотевает. По справочному приложению А того же стандарта приведённое сопротивление теплопередаче у К-стекла толщиной 4 мм составляет 0,17 м²·К/Вт; отражает такое стекло 10 % света чистой стороной и 11 % — стороной с покрытием, а солнечную энергию пропускает напрямую на 0,73 при общем пропускании 0,76 и 0,78.

Закаливается ли низкоэмиссионное стекло

Закалку выдерживает не всякое низкоэмиссионное стекло с мягким покрытием: п. 5.1.8 ГОСТ 31364-2014 разрешает закалку и термоупрочнение лишь тем покрытиям, которые и после печи укладываются в норму по порокам внешнего вида и по коэффициенту эмиссии, а готовый лист приобретает свойства по ГОСТ 30698 либо по ГОСТ 33087. Обычные незакаливаемые серии мягкого покрытия в печь не идут, а у закаливаемых оттенок покрытия после термообработки слегка уходит в сторону — об этом предупреждают сами производители.

Твёрдое покрытие ведёт себя в печи иначе: пиролитический слой сплавлен со стеклом, и для К-стекла изготовители допускают и закалку, и гнутьё, и ламинацию. Но закалку низкоэмиссионного стекла «Дисконт-Стекло» не выполняет вовсе — ни мягкого, ни твёрдого: заказчику эта позиция продаётся листом со склада, а в свои стеклопакеты низкоэмиссионное стекло идёт без закалки. О самой закалке — на странице закалённое стекло.

С какой стороны стоит низкоэмиссионное покрытие

Низкоэмиссионное покрытие всегда обращают внутрь камеры: так предписывает п. 11.1 ГОСТ 31364-2014. Наружу его не выводят: там покрытие остаётся беззащитным перед атмосферой, мойкой и механикой. Поверхности в конструкции считают снаружи внутрь, и в холодном климате, где расходы идут на отопление, низкоэмиссионное стекло ставят покрытием на третью поверхность однокамерного стеклопакета и на вторую с пятой — двухкамерного.

Что происходит внутри самой конструкции — сколько камер, какая дистанционная рамка, зачем аргон — здесь не разбирается: это тема страниц энергосберегающие стеклопакеты, стеклопакеты и стекло для стеклопакетов. Низкоэмиссионное покрытие применяют и в многослойном стекле — о нём на странице триплекс.

Цена низкоэмиссионного стекла за лист

Низкоэмиссионное стекло стоит от 590 ₽/м² за лист 4 мм и от 880 ₽/м² за лист 6 мм. Это цена листом; точную сумму определяют тип покрытия, толщина и формат листа, объём партии и то, есть ли нужное количество в наличии на складе. Для расчёта нужны три данные: покрытие — мягкое либо твёрдое, толщина (чаще всего 4 или 6 мм) и количество листов. Наличие позиции и срок поставки менеджер подтверждает на конкретную заявку.

Низкоэмиссионное стекло «Дисконт-Стекло» продаёт целым листом со склада, где возможен лишь технический рез ради перевозки: раскроя под размер, кромки и закалки по листу нет. Нужен раскрой низкоэмиссионного стекла под проём — считаем его в составе энергосберегающего стеклопакета: внутрь собственного пакета это стекло мы и режем, и собираем сами. Цены на другие позиции листового стекла — в разделе прайс-лист. Возим заказ по Москве, Московской области и ближайшим регионам; монтажом и сборкой окон не занимаемся.
